Fiche technique (PDF, 314 KB)
Dessin technique (DWG, 210 KB)
Dessin technique (DXF, 1.281 KB)
Dessin technique (PDF, 134 KB)
Appel d’offre de D4motion (DOCX, 40 KB)
Instructions de montage (PDF, 2.820 KB)
Boîtier électronique 24 V 50 W avec commande et alimentation (PDF, 2.047 KB)
CardaTec® Ensemble de la gamme (PDF, 1.728 KB)
Oui! Et vous n’aurez pas à renoncer aux quatre joints d’étanchéité.
D4plus

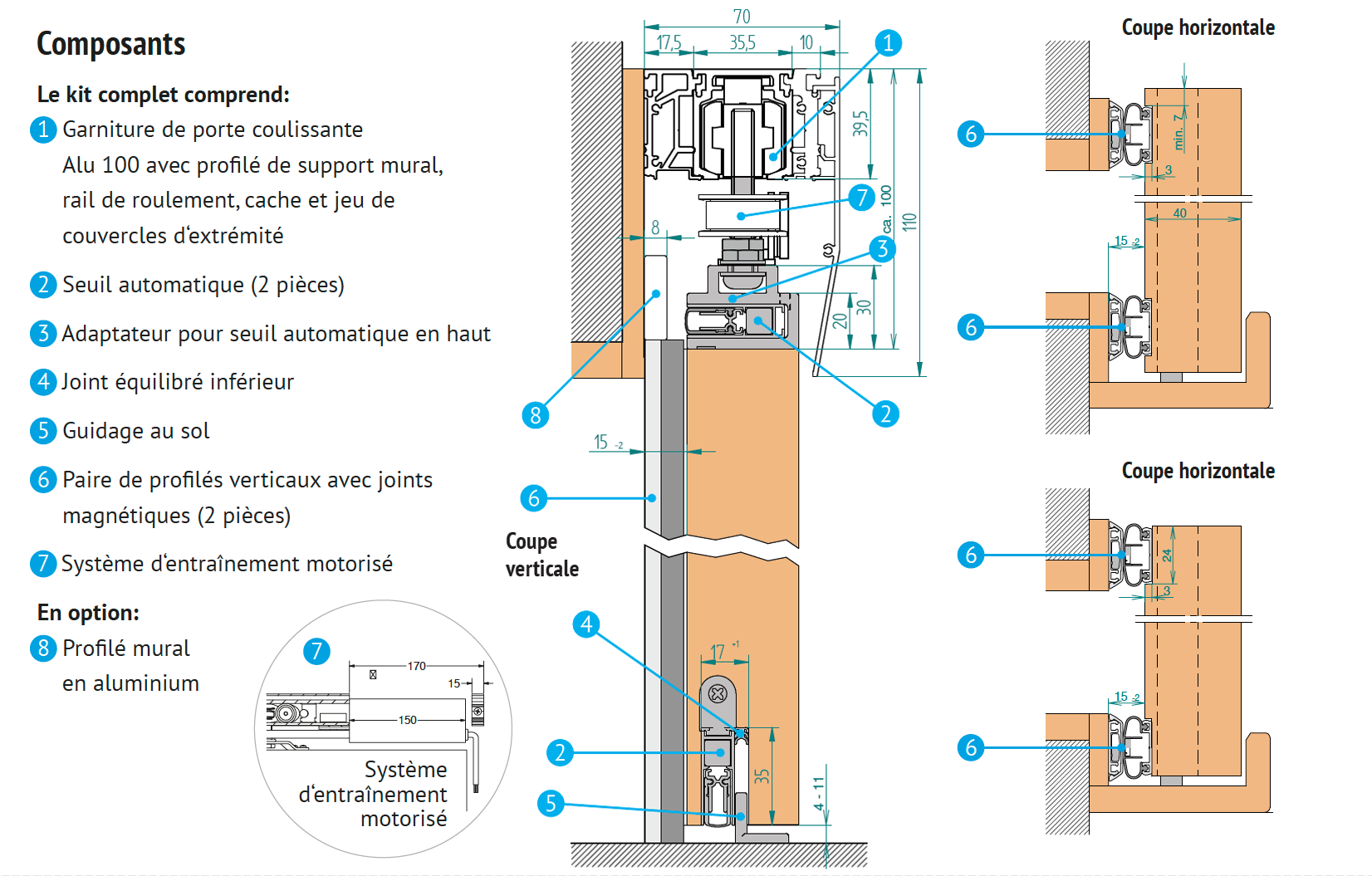

Kit complet D4motion avec composants 1 à 7
| 04.0046.0710 | Kit complet D4motion | 710mm |
| 04.0046.0835 | Kit complet D4motion | 835mm |
| 04.0046.0960 | Kit complet D4motion | 960mm |
| 04.0046.1085 | Kit complet D4motion | 1.085mm |
| 04.0046.1210 | Kit complet D4motion | 1.210mm |
En option 8:
| 04.0049.1610 | Profilé mural en aluminium | 1.610mm |
info@www.cardatec.ch
Téléphone +41 (0) 43 300 68 88
Système complet CardaTec® D4motion pour portes coulissantes en bois anti-bruit à un vantail. Comprend un quadruple système de joint périphérique et un ferrement de porte coulissante avec moteur à faible énergie (Low Energy). Pour portes pesant jusqu‘à 100 kg. Longueur __________ mm.
